O sistema de aterramento é o componente mais subestimado do SPDA — e também um dos mais críticos. Muitos proprietários imaginam que basta "enterrar uma haste de cobre" para ter um aterramento eficiente. A realidade técnica é bem mais complexa e os erros nessa etapa comprometem toda a proteção da edificação.
O que é e para que serve o aterramento
O aterramento elétrico é o conjunto de eletrodos metálicos enterrados no solo e interligados por condutores, cuja função é criar um caminho de baixa impedância para a corrente elétrica — seja de uma descarga atmosférica, seja de uma falta elétrica — dissipar-se com segurança na terra.
Sem um aterramento eficiente, mesmo o melhor captor de raios e os melhores condutores de descida não conseguem proteger a edificação: a energia do raio ficará "presa" no sistema, gerando tensões perigosas por toda a instalação elétrica.
Componentes de um sistema de aterramento

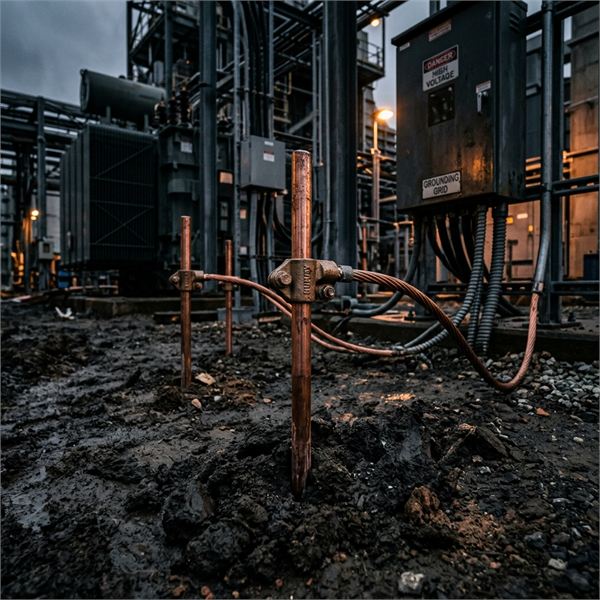

- Hastes de aterramento (eletrodos verticais): barras de aço coberto de cobre, normalmente de 2,4 m a 3 m, enterradas verticalmente. Podem ser instaladas em série para aumentar o contato com o solo
- Malha de aterramento (eletrodos horizontais): cabos ou chapas enterrados horizontalmente, formando uma malha que distribui a corrente por uma área maior — ideal para solos de alta resistividade
- Eletrodos de placa: placas de cobre ou aço enterradas horizontalmente, utilizadas em locais de espaço restrito
- Anéis de aterramento: cabos enterrados em torno da fundação do edifício, garantindo equipotencialização de toda a estrutura
Resistividade do solo: o fator determinante
A resistividade do solo (medida em Ω·m) varia enormemente conforme a composição geológica, umidade e temperatura. Em Minas Gerais, solos lateríticos e rochosos são comuns e apresentam alta resistividade, o que exige projetos de aterramento mais elaborados.
A NBR 5419 exige que a resistência de aterramento não ultrapasse 10 Ω para sistemas SPDA. Em solos de alta resistividade, pode ser necessário:
- Aumentar o número de hastes e interligá-las
- Utilizar malhas horizontais de grande área
- Aplicar compostos químicos de baixa resistividade ao redor dos eletrodos (técnica de backfill)
- Instalar eletrodos em camadas mais profundas de solo úmido
"Um aterramento com resistência acima de 10 Ω pode fazer com que a tensão de toque — a diferença de potencial entre dois pontos do solo durante uma descarga — atinja valores letais para pessoas nas proximidades."
Equipotencialização: o elo esquecido
Além do aterramento principal, a NBR 5419 exige a equipotencialização de todas as massas metálicas da edificação: tubulações hidráulicas e de gás, estrutura metálica, grades e portões, carcaças de equipamentos, antenas e sistemas de comunicação.
Sem a equipotencialização, durante uma descarga atmosférica podem surgir diferenças de potencial perigosas entre elementos metálicos que estão fisicamente próximos — o chamado "arco lateral" ou "tensão de passo" — capazes de causar choque elétrico severo ou incêndio.
Como a M-TEC realiza o aterramento
Nossa equipe realiza a medição de resistividade do solo com o método Wenner antes de definir o projeto. Utilizamos medidor de terra digital calibrado para garantir que o sistema entregue resultados dentro dos limites normativos — e emitimos laudo com os valores medidos, assinado por engenheiro habilitado.
